套筒補償器與球形補償器的區別
套筒補償器是將兩段管套在一起，中間空隙用柔性填料密封，用壓蓋緊固，套筒補償器兩端用法蘭連接在管線上，用于消除溫度變化引起的熱應力對管道的破壞。

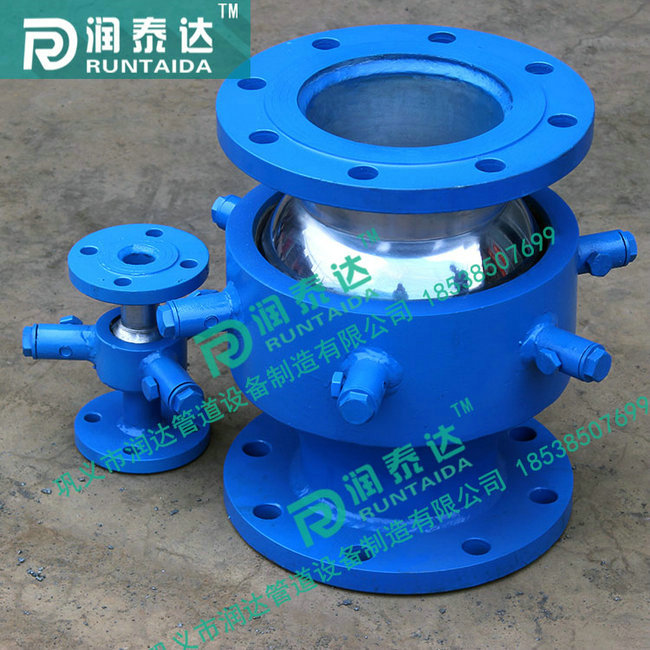

球形補償器(又稱球形接頭)，主要依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，該補償器應成對使用，單只球形補償器沒有補償能力?？勺鞴艿廊f向接頭使用。該補償器具有補償量大。無盲板力。對固定管架的作用力小，密封采用可注組合密封技術，實現長期可靠密封。球形補償器兩邊的管子應該不能在同一軸線上.如果在同一軸線上，中間的球體管如果要轉動會對管道產生橫向力，地面沉降時,球形補償器起到類似于人體關節作用,彎曲下沉,避免水管張力過大,發生破裂。
|
公稱通徑DN |
伸縮量 |
最小長度Lmin |
最大長度Lmax |
安裝長度L |
|
40 |
250 |
400 |
650 |
525 |
|
50 |
250 |
400 |
650 |
525 |
|
65 |
250 |
420 |
670 |
545 |
|
80 |
250 |
420 |
670 |
545 |
|
100 |
250 |
435 |
685 |
560 |
|
125 |
250 |
435 |
685 |
560 |
|
150 |
250 |
435 |
685 |
560 |
|
200 |
260 |
460 |
720 |
590 |
|
250 |
260 |
460 |
720 |
590 |
|
300 |
270 |
490 |
760 |
625 |
|
350 |
270 |
490 |
760 |
625 |
|
400 |
280 |
520 |
800 |
660 |
|
450 |
280 |
520 |
800 |
660 |
|
500 |
300 |
550 |
850 |
700 |
|
600 |
310 |
570 |
880 |
725 |
|
700 |
320 |
605 |
925 |
765 |
|
900 |
330 |
640 |
970 |
805 |
|
1000 |
350 |
700 |
1050 |
875 |
|
1200 |
360 |
740 |
1100 |
920 |
|
1400 |
370 |
780 |
1150 |
965 |
|
1600 |
380 |
820 |
1200 |
1010 |
